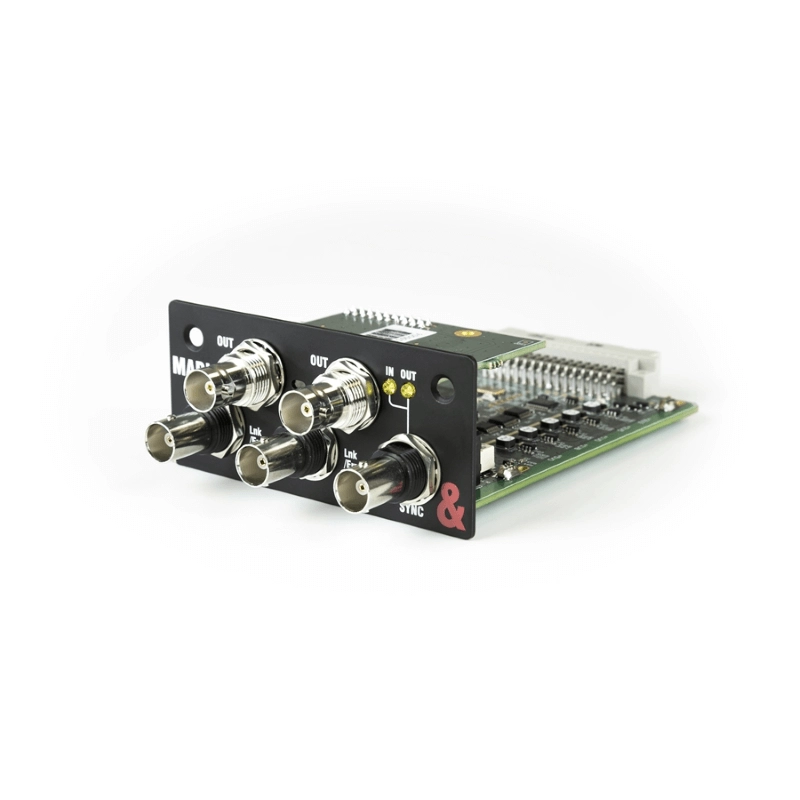

ALLEN & HEATH SQ MADI Scheda di espansione

Allen & Heath SQ MADI è una scheda di espansione audio digitale progettata per console della serie SQ e per sistemi compatibili Allen & Heath dotati di slot di espansione dedicato. Il modulo fornisce connettività MADI per la trasmissione bidirezionale di segnali audio digitali multicanale su collegamento coassiale, consentendo l’integrazione con sistemi esterni di registrazione, broadcast o distribuzione audio professionale. La scheda supporta il trasferimento di fino a 64 canali audio in ingresso e 64 in uscita, operando a frequenze di campionamento di 48 kHz o 96 kHz, con modalità dedicate per il funzionamento ad alta risoluzione. La presenza di connessioni multiple BNC consente configurazioni ridondanti o split di segnale, mentre l’interfaccia Word Clock integrata permette la sincronizzazione del clock con dispositivi esterni. L’installazione avviene internamente alla console o al sistema compatibile, rendendo il modulo parte integrante dell’architettura audio digitale del sistema.

Scheda di espansione audio digitale MADI
Compatibilità con console Allen & Heath serie SQ
Trasmissione audio digitale bidirezionale su protocollo MADI
64 canali audio in ingresso e 64 canali audio in uscita
Frequenze di campionamento supportate 48 kHz e 96 kHz
Modalità operative MADI standard e modalità ad alta risoluzione
Connessioni MADI su connettori BNC coassiali
Configurazioni di collegamento split o ridondanti
Interfaccia Word Clock su connettore BNC
Word Clock configurabile come ingresso o uscita
Sincronizzazione del clock con dispositivi esterni
Installazione interna tramite slot di espansione dedicato
Integrazione diretta nell’architettura audio della console
Adatta a sistemi di registrazione, broadcast e distribuzione audio
Trasporto audio digitale a bassa latenza
Codice modello: SQ MADI
